HIWIN上银 R8-2T3-FSI-110-168-0.008 上银滚珠丝杠CAD下载
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母内循环型FSI
- 类型:
- 属性: HIWIN上银 R8-2T3-FSI-110-168-0.008 上银滚珠丝杠CAD下载，-HIWIN上银 R8-2T3-FSI-110-168-0.008 上银滚珠丝杠CAD下载-HIWIN上银 R8-2T3-FSI-110-168-0.008 上银的丝杆和thk 上银导轨丝杆模组是一种高效、可靠的机械传动装置，它通过自身的精密设计和精细加工，使机器运动更加平稳、精准。在现代工业生产中，银导轨丝杆模组被广泛应用于各类机械设备中，例如数控机床、印刷设备、激光切割机等。它不仅可以提高生产效率，还可以大大降低能量消耗，提高产品质量。 银导轨丝杆模组的设计精巧，结构紧凑。它由银导-HIWIN上银 R8-2T3-FSI-110-168-0.008 上银滚珠丝杠CAD下载--HIWIN上银 R8-2T3-FSI-110-168-0.008 上银滚珠丝杠CAD下载-

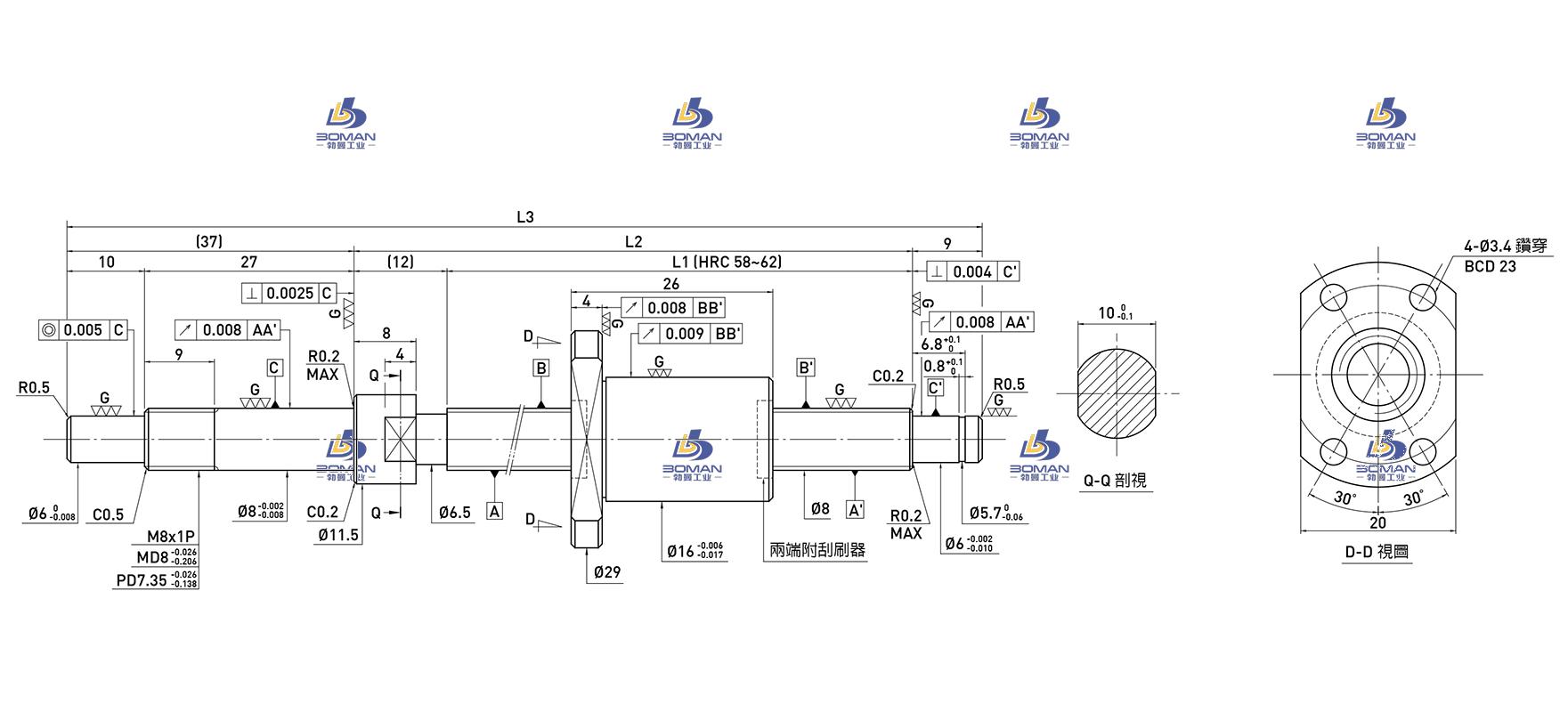

HIWIN上银 R8-2T3-FSI-110-168-0.008 上银滚珠丝杠CAD下载 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 8 |
|
| 导程 | 2 |
|
| 丝杠轴底径 | 6.652 |
|
| 滚珠节圆直径 | 8.2 |
|
| 钢球直径 | 1.5 |
|
| 精度等级 | 3 |
|
| 螺母直径 | 16 |
|
| 法兰直径 | 29 |
|
| 螺母长度 | 26 |
|
| 螺母安装 | PCD | 23 |
| 额定动负载 | CaN | 170 |
| 额定静负载 | C0aN | 267 |
| 有效圈数 | 1x3 |
|
| 轴向间隙 | 0-0.005 MAX |
|
| 最大行程 | 70 |
|
| 丝杠全长 | 168 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R8-2T3-FSI-110-168-0.008 上银滚珠丝杠CAD下载此型号部分数据来源于NSK W5012P-55ZRC-C3Z12BB 贵州nsk滚珠丝杠
